Plastmasas detaļu montāžas un liešanas tehnoloģija
Mūsdienās vismodernākie, efektīvākie un precīzākie plastmasas detaļu ražošanas procesi nozarē.
Nozare 4.0
Automatizēta plastmasas detaļu montāžas līnija
Pārskats par plastmasas detaļu montāžu un liešanu
Plastmasas detaļu montāža un liešana ir kritiski mūsdienu ražošanas procesi, kas ļauj ražot augstas-kvalitatīvas, precīzas plastmasas detaļas dažādām nozarēm.
Uzlabotā ražošana
Modernas--tehnoloģijas-iekārtas, kas aprīkotas ar jaunākajām iesmidzināšanas formēšanas iekārtām, robotiku un automatizācijas sistēmām efektīvai plastmasas detaļu ražošanai.
Precīzā inženierija
Augstas-precizitātes veidnes un instrumenti, kas izstrādāti, izmantojot progresīvu CAD/CAM tehnoloģiju, lai nodrošinātu stingras pielaides un nemainīgu kvalitāti katrā plastmasas daļā.
Ilgtspējīgi risinājumi
Videi-draudzīgi materiāli un procesi, kas samazina atkritumu daudzumu, samazina enerģijas patēriņu un atbalsta globālu pāreju uz ilgtspējīgu ražošanas praksi.
Plastmasas komponentu nozīme mūsdienu rūpniecībā
Plastmasas komponentiem ir būtiska nozīme daudzās nozarēs, sākot no automobiļu un elektronikas līdz veselības aprūpei un patēriņa precēm. To daudzpusība, izturība un rentabilitāte{1}} padara tos neaizstājamus mūsdienu ražošanā.
Plastmasas detaļu montāžas un liešanas process gadu gaitā ir ievērojami attīstījies, iekļaujot progresīvas tehnoloģijas un materiālus, lai apmierinātu pieaugošās prasības pēc precizitātes, efektivitātes un ilgtspējības.
Mūsdienās ražotāji var ražot sarežģītas plastmasas detaļas ar sarežģītām detaļām, stingrām pielaidēm un izcilu virsmas apdari, pateicoties injekcijas formēšanas, ekstrūzijas un citu plastmasas apstrādes metožu sasniegumiem.
Tirgus izaugsme
+6.8% CAGR
Prognozēta globālā plastmasas detaļu tirgus izaugsme līdz 2030. gadam
Nozares lietojumprogrammas
10,000+
ātra piegāde mūsu globālajiem izplatītājiem
Ilgtspējas indekss
82%
To uzņēmumu procentuālā daļa, kuri pieņem ilgtspējīgu praksi
Materiālu izvēle
Rūpīga polimēru atlase, pamatojoties uz mehāniskajām īpašībām, ķīmisko izturību, termisko stabilitāti un izmaksu{0}}efektivitāti, lai atbilstu īpašām lietojuma prasībām.
Parastie materiāli:
ABS
Polikarbonāts
Polipropilēns
PVC
Veidņu dizains un izgatavošana
Precīza veidņu projektēšana, izmantojot uzlabotu CAD/CAM programmatūru, kam seko augstas{0}}precizitātes apstrāde un apdare, lai izveidotu veidnes, kas atbilst precīzām specifikācijām.
Galvenās tehnoloģijas:
CNC apstrāde
EDM
3D druka
Pelējuma plūsmas analīze
Iesmidzināšanas formēšana
Plastmasas sveķus izkausē un zem augsta spiediena ievada veidnes dobumā, kur tie atdziest un sacietē vēlamajā formā.
Procesa parametri:
Temperatūras kontrole
Injekcijas ātrums
Atdzesēšanas laiks
Spiediena kontrole
Montāža
Precīza plastmasas detaļu montāža, izmantojot automatizētas sistēmas vai kvalificētus tehniķus, bieži izmantojot savienošanas metodes, piemēram, metināšanu, līmes vai mehāniskos stiprinājumus.
Montāžas tehnika:
Ultraskaņas metināšana
Lāzermetināšana
Snap Fits
Līmējošā līmēšana
Pabeigšana un pēc{0}}apstrāde
Virsmas apstrāde, krāsošana, apdruka, apšuvums vai citi apdares procesi, lai uzlabotu plastmasas komponentu estētiku, funkcionalitāti un izturību.
Apdares iespējas:
Glezniecība
Drukāšana
Apšuvums
Pulēšana
Kvalitātes kontrole un pārbaude
Visaptverošas kvalitātes pārbaudes, izmantojot modernu metroloģijas aprīkojumu un pārbaudes metodes, lai nodrošinātu atbilstību specifikācijām un standartiem.
Pārbaudes metodes:
3D skenēšana
CT skenēšana
Redzes sistēmas
Destruktīvā pārbaude
Plastmasas materiāli sastāvdaļu ražošanai
Plašs polimēru un piedevu klāsts, ko izmanto augstas veiktspējas -plastmasas komponentu ražošanā.

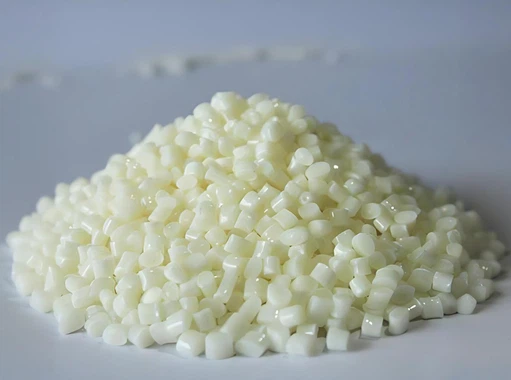

Akrilnitrila butadiēna stirols (ABS)
Parasts termoplasts, kas pazīstams ar savu stingrību, triecienizturību un vieglu apstrādi. Plaši izmanto automobiļu detaļās, patēriņa precēs un elektroniskos korpusos.
skābbarība Stiprums 40-55 MPa
Karstumizturība 80-100 grādi
Saraušanās ātrums 0,4-0,7%
Polikarbonāts (PC)
Spēcīga, caurspīdīga termoplastika ar izcilu triecienizturību un karstumizturību. Izmanto lietojumprogrammās, kurām nepieciešama optiskā skaidrība un izturība.
Stiepes izturība 60-75 MPa
Karstumizturība 130-140 grādi
Saraušanās ātrums 0,5-0,7%
Polipropilēns (PP)
Viegla, elastīga termoplastika ar labu ķīmisko izturību un noguruma īpašībām. Parasti izmanto iepakojumā, automobiļu detaļās un medicīnas ierīcēs.
Stiepes izturība 30-40 MPa
Karstumizturība 100-120 grādi
Saraušanās ātrums 1,0-2,5%
Polietilēns (PE)
Plaši izmantota termoplastika, kas pieejama dažādos blīvumos, kas piedāvā labu ķīmisko izturību un elastību. Izmanto iepakojumā, caurulēs un veidnēs.
Stiepes izturība 10-40 MPa
Karstumizturība 60-80 grādi
Saraušanās ātrums 1,5-3,0%
Polistirols (PS)
Cieta, caurspīdīga termoplastika, kas ir viegli apstrādājama un lēta. Izmanto iepakojumā, vienreizējās lietošanas galda piederumos un izolācijas materiālos.
Stiepes izturība 35-50 MPa
Karstumizturība 70-90 grādi
Saraušanās ātrums 0,3-0,6%
Polioksimetilēns (POM)
Augstas-izturības, zemas-berzes inženierijas termoplasts ar izcilu izmēru stabilitāti. Izmanto precīzos komponentos, piemēram, zobratos un gultņos.
Stiepes izturība 60-75 MPa
Karstumizturība 90-110 grādi
Saraušanās ātrums 1,5-3,0%
Materiālu izvēles rokasgrāmata
Pareiza plastmasas materiāla izvēle jūsu komponentam ir ļoti svarīga, lai sasniegtu vēlamo veiktspēju, izturību un izmaksu efektivitāti{0}}. Apsveriet šādus faktorus:
Mehāniskās īpašības (stiprība, stingrība, triecienizturība)
Ķīmiskā izturība pret vides faktoriem
Termiskās īpašības un temperatūras izturība
Izmēru stabilitāte un saraušanās raksturlielumi
Estētiskās prasības (krāsa, caurspīdīgums, virsmas apdare)
Materiāla izmaksas un pieejamība
Atbilstība normatīvajiem aktiem un nozares standarti
Materiālu atlases matrica
| Īpašums | ABS | PC | PP | POM |
|---|---|---|---|---|
| Stiepes izturība | Vidēja | Augsts | Zems | Ļoti augsts |
| Triecienizturība | Augsts | Ļoti augsts | Vidēja | Vidēja |
| Karstumizturība | Vidēja | Augsts | Zems | Vidēja |
| Ķīmiskā izturība | Godīgi | Labi | Lieliski | Labi |
| Izmaksas | Zems | Augsts | Ļoti zems | Vidēja |
Uzlabotas montāžas un formēšanas metodes
Augstas-precizitātes plastmasas detaļu ražošanā izmantotās progresīvākās metodes un tehnoloģijas.
Iesmidzināšanas formēšana
Visplašāk izmantotā metode plastmasas detaļu ražošanai, kas ietver izkausētas plastmasas iesmidzināšanu veidnes dobumā zem augsta spiediena.
Procesa soļi:
1.Materiāla padeve un kausēšana
2.Injekcija pelējuma dobumā
3.Iesaiņošana un turēšana, lai kompensētu saraušanos
4.Atdzesēšana un sacietēšana
5.Gatavās daļas izgrūšana
Priekšrocības:
Augsta ražošanas efektivitāte
Spēja radīt sarežģītas formas
Precīza izmēru kontrole
Zemas darbaspēka izmaksas lieliem apjomiem
Lietojumprogrammas:
Automobiļu daļas, plaša patēriņa preces, elektroniskie korpusi, medicīnas ierīces
Ievietojiet molding
Specializēts iesmidzināšanas liešanas process, kurā pirms plastmasas iesmidzināšanas veidnē tiek ievietoti metāla vai plastmasas ieliktņi, veidojot vienu integrētu komponentu.
Procesa soļi:
1.Precīza ieliktņu izvietošana veidnē
2.Veidnes iespīlēšana
3. Plastmasas iesmidzināšana ap ieliktņiem
4.Atdzesēšana un sacietēšana
5.Gatavās daļas izgrūšana ar integrētiem ieliktņiem
Priekšrocības:
Novērš sekundārās montāžas darbības
Uzlabo komponentu izturību un izturību
Uzlabo dizaina elastību
Samazina ražošanas izmaksas
Lietojumprogrammas:
Elektrības savienotāji, automobiļu sensori, medicīnas ierīces, plaša patēriņa elektronika
Pārveidošana
Process, kurā viens plastmasas materiāls tiek izliets virs cita, lai izveidotu vienu, vairāku{0}}materiālu sastāvdaļu ar uzlabotu funkcionalitāti vai estētiku.
Procesa soļi:
1. Pamatkomponenta (substrāta) formēšana
2. Pamatnes pārvietošana uz otru veidni
3.Pulējuma materiāla iesmidzināšana uz pamatnes
4. Materiālu dzesēšana un savienošana
5. Gatavās daudz{1}}materiālu daļas izgrūšana
Priekšrocības:
Apvieno dažādas materiāla īpašības
Uzlabo saķeri un ergonomiku
Uzlabo estētiku un zīmola atšķirību
Samazina montāžas soļus un izmaksas
Lietojumprogrammas:
Rokturi, rokturi, elektroniskās ierīces, automobiļu saloni, medicīnas instrumenti
Ultraskaņas metināšana
Process, kurā tiek izmantotas augstfrekvences{0}}ultraskaņas vibrācijas, lai izveidotu metinājumu starp diviem plastmasas komponentiem, radot spēcīgu, hermētisku blīvējumu.
Procesa soļi:
1. Precīza savienojamo detaļu izlīdzināšana
2.Spiediena pielietošana starp detaļām
3.Ultraskaņas vibrāciju ieviešana
4. Plastmasas kušana savienojuma saskarnē
5. Plastmasai atdziestot, veidojas cieta saite
Priekšrocības:
Ātri metināšanas cikla laiki
Nav vajadzīgas līmvielas vai šķīdinātāji
Tīras un estētiski patīkamas locītavas
Augstas{0}}izturības, uzticamas saites
Lietojumprogrammas:
Medicīnas ierīces, automobiļu detaļas, iepakojums, elektroniskie korpusi
Montāžas metožu salīdzinājums
| Tehnika | Procesa ātrums | Locītavu spēks | Materiālu saderība | Dizaina elastība | Izmaksas |
|---|---|---|---|---|---|
|
Ultraskaņas metināšana |
Ļoti ātri | Augsts | Termoplasti | Mērens | Zema-Vidēja |
|
Lāzermetināšana |
Ātri | Ļoti augsts | Caurspīdīga/absorbējoša plastmasa | Augsts | Augsts |
|
Līmējošā līmēšana |
Lēns{0}}Vidējs | Augsts | Lielākā daļa plastmasas | Ļoti augsts | Vidēja |
|
Mehāniskais stiprinājums |
Vidēja | Vidēji-Augsti | Visa plastmasa | Mērens | Zems{0}}Vidējs |
|
Snap Fits |
Ļoti ātri | Mērens | Elastīga plastmasa | Augsts | Zems |
Kvalitātes kontrole plastmasas detaļu ražošanā
Stingri kvalitātes nodrošināšanas procesi nodrošina, ka katra plastmasas sastāvdaļa atbilst augstākajiem precizitātes un uzticamības standartiem.
Precizitātes mērīšana
Uzlabotas metroloģijas iekārtas nodrošina izmēru precizitāti un atbilstību specifikācijām.
Koordinātu mērīšanas mašīnas (CMM)
3D lāzerskenēšana
Optiskās pārbaudes sistēmas
CT skenēšana iekšējo defektu noteikšanai
Materiālu pārbaude
Visaptveroša materiālu analīze, lai pārbaudītu īpašības un atbilstību nozares standartiem.
Stiepes un lieces pārbaude
Triecienizturības pārbaude
Ķīmiskās izturības analīze
Termiskās stabilitātes pārbaude
Vizuāla pārbaude
Rūpīgas vizuālas pārbaudes, lai noteiktu virsmas defektus, kosmētiskas nepilnības un montāžas problēmas.
Automatizētas redzes sistēmas
Manuāla pārbaude, ko veic apmācīti operatori
Virsmas apdares analīze
Krāsu caurlaidības pārbaude plaisām

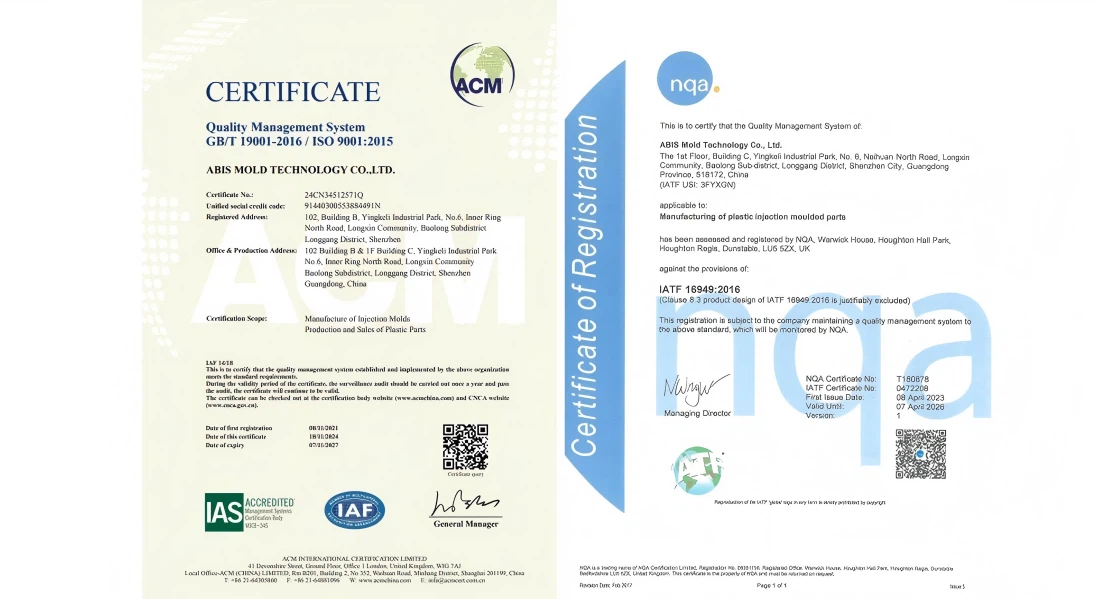

Mūsu kvalitātes vadības sistēma ir sertificēta saskaņā ar ISO 9001:2015, un tā atbilst stingriem nozares standartiem, lai nodrošinātu konsekventu augstas kvalitātes -plastmasas sastāvdaļu ražošanu.
Procesu kontrole
Visaptveroša visu ražošanas procesu uzraudzība un kontrole, lai nodrošinātu konsekvenci un specifikāciju ievērošanu.
Statistiskā procesa kontrole (SPC)
Reāllaika{0}}datu apkopošana un analīze, lai noteiktu tendences un novērstu defektus, pirms tie rodas.
Dokumentācija un izsekojamība
Pilnīga dokumentācija par katru ražošanas procesa posmu, lai nodrošinātu pilnīgu izsekojamību un atbilstību.
Nepārtraukta pilnveidošanās
Regulāra procesu novērtēšana un pilnveidošana, pamatojoties uz atgriezenisko saiti un datu analīzi, lai veicinātu nepārtrauktus uzlabojumus.
Bieži sastopami defekti un risinājumi
| Defekts | Apraksts | Cēloņi | Risinājumi |
|---|---|---|---|
| Izlietnes zīmes | Iespiedumi uz plastmasas daļas virsmas |
|
|
| deformācija | Plastmasas daļas deformācija no paredzētās formas |
|
|
| Zibspuldze | Atšķaidiet lieko plastmasu pie veidņu atdalīšanas līnijas |
|
|
| Īsi šāvieni | Nepilnīga veidnes dobuma aizpildīšana |
|
|
| Apdeguma pēdas | Tumši plankumi vai krāsas maiņa uz plastmasas virsmas |
|
|
Plastmasas komponentu pielietojumi
Plastmasas sastāvdaļas tiek izmantotas dažādās nozarēs un lietojumos, nodrošinot daudzpusību, izturību un izmaksu{0}}efektivitāti.
Automašīna
Plastmasas detaļas tiek plaši izmantotas automobiļu rūpniecībā to vieglo īpašību, izturības un dizaina elastības dēļ.
Interjera sastāvdaļas (instrumentu paneļi, konsoles)
Ārējās daļas (bamperi, restes)
Komponenti zem-pārsega-
Elektriskie un elektroniskie korpusi
Elektronika
Plastmasas komponentiem ir izšķiroša nozīme elektronikas nozarē, nodrošinot izolāciju, aizsardzību un strukturālu atbalstu.
Ierīču korpusi un korpusi
Savienotāji un izolatori
Siltuma izlietnes un dzesēšanas sastāvdaļas
Displeja sastāvdaļas
Medicīnas
Precīzi plastmasas komponenti ir būtiski medicīniskos lietojumos, piedāvājot bioloģisko saderību, sterilizējamību un dizaina elastību.
Ķirurģiskie instrumenti un ierīces
Diagnostikas iekārtu sastāvdaļas
Zāļu piegādes sistēmas
Vienreizējās lietošanas medicīnas preces
Patēriņa preces
Plastmasas komponenti ir plaši izplatīti patēriņa produktos, nodrošinot izturību, estētiku un rentablu ražošanu.
Sadzīves tehnika
Iepakojuma materiāli
Rotaļlietas un atpūtas preces
Personīgās kopšanas līdzekļi
Iepakojums
Plastmasas iepakojuma risinājumi piedāvā aizsardzību, saglabāšanu un ērtības plašam produktu klāstam.
Pudeles un konteineri
Plēve un aptinumi
Aizdares un vāciņi
Blistera iepakojumi un paplātes
Aviācija
Augstas veiktspējas -plastmasas detaļas tiek izmantotas kosmosa lietojumos, ņemot vērā to vieglumu, izturību un izturību pret ekstremāliem apstākļiem.
Salona sastāvdaļas
Aviācijas elektronikas korpusi
Strukturālās sastāvdaļas
Dzinēja sastāvdaļas
Nozares ietekme
Plastmasas detaļu rūpniecība turpina augt un attīstīties, ko veicina sasniegumi materiālu zinātnē, ražošanas tehnoloģijās un pieaugošais pieprasījums dažādās nozarēs.
6.8%
Pasaules plastmasas komponentu tirgus gada pieauguma temps
$460B
Paredzamais tirgus apjoms līdz 2027. gadam
10K+
To nozaru skaits, kas paļaujas uz plastmasas sastāvdaļām
Galvenie izaugsmes virzītāji
Pieaug pieprasījums pēc vieglajiem materiāliem automobiļu un kosmosa rūpniecībā
Strauja elektronikas un patēriņa preču nozaru izaugsme
Medicīnas tehnoloģiju un veselības aprūpes infrastruktūras sasniegumi
Pieaug uzsvars uz ilgtspējību un pārstrādājamiem materiāliem
Pieaug automatizācijas un Industry 4.0 tehnoloģiju ieviešana
Jauno tirgu paplašināšanās un urbanizācijas tendences
Jaunās tendences plastmasas detaļu ražošanā
Plastmasas komponentu nozare nepārtraukti attīstās, izmantojot jaunas tehnoloģijas, materiālus un procesus, kas veicina inovāciju un ilgtspējību.
Ilgtspējīgi materiāli
Bioloģiski noārdāmu un pārstrādājamu plastmasas materiālu izstrāde, lai samazinātu ietekmi uz vidi.
Bio-polimēri
Pārstrādāta satura integrācija
Aprites ekonomikas principi
Automatizācija un AI
Mākslīgā intelekta un robotikas integrācija ražošanas procesos.
Gudras ražošanas sistēmas
Prognozējošā apkope
Kvalitātes kontroles automatizācija
3D druka
Papildu ražošana ātrai prototipu izstrādei un nelielai{0}}apjoma ražošanai.
Ātra prototipu izstrāde
Sarežģītas ģeometrijas
Ražošana pēc-pieprasījuma
FAQ
1. Nepareizas montāžas atstarpes
Problēmas apraksts:Montāžas laikā plastmasas detaļām ir pārmērīgs vai nepietiekams attālums, kas rada montāžas grūtības vai sliktu blīvējuma veiktspēju.
Pamatcēloņu analīze:
Nepietiekama tolerances kontrole veidņu dizainā
Nepareizs plastmasas saraušanās ātruma aprēķins
Nepiemēroti formēšanas temperatūras un spiediena parametri
Materiālu partijas izmaiņas, kas izraisa saraušanās ātruma izmaiņas
Risinājumi:
Pārrēķiniet plastmasas materiāla saraušanās ātrumu un attiecīgi pielāgojiet veidņu izmērus
Optimizējiet formēšanas procesa parametrus, lai kontrolētu dzesēšanas ātrumu un temperatūru
Izveidojiet stingrus izejvielu pārbaudes standartus, lai nodrošinātu partijas konsekvenci
Iekļaujiet montāžas testēšanu projektēšanas posmā, lai pārbaudītu klīrensa atbilstību
2. Montāžas spriedzes plaisāšana
Problēmas apraksts:Plastmasas detaļām montāžas laikā vai pēc tās rodas sprieguma koncentrācijas{0}}izraisīta plaisāšana.
Pamatcēloņu analīze:
Pārmērīgs montāžas spēks, kas pārsniedz materiāla stiprības robežas
Komponentu dizains ar asiem stūriem vai stresa koncentrācijas zonām
Pārāk ātrs montāžas ātrums, nepietiek laika stresa relaksācijai
Zema apkārtējās vides temperatūra samazina materiāla izturību
Risinājumi:
Kontrolējiet montāžas spēku, izmantojot griezes momenta atslēgas un citus precīzijas instrumentus
Optimizējiet komponentu konstrukcijas dizainu, pievienojot slīpas un pārejas rādiusus
Atbilstoši paaugstiniet montāžas vides temperatūru, lai uzlabotu materiāla stingrību
Veiciet soli{0}}pa-salikšanu vai priekšsildīšanas apstrādi, lai samazinātu stresa koncentrāciju
3. Nepietiekama montāžas pozicionēšanas precizitāte
Problēmas apraksts:Plastmasas detaļām pēc montāžas ir pozicionālās novirzes, kas ietekmē vispārējo funkcionalitāti un izskata kvalitāti.
Pamatcēloņu analīze:
Nepamatots pozicionēšanas struktūras dizains
Plastmasas detaļu deformācijas deformācija
Nepietiekama montāžas instrumentu precizitāte
Nekonsekvents operatora prasmju līmenis
Risinājumi:
Uzlabojiet pozicionēšanas struktūras, pievienojot vairāku{0}}punktu pozicionēšanas vai vadotnes funkcijas
Optimizējiet formēšanas procesu, lai samazinātu komponentu iekšējo spriegumu un deformāciju
Izmantojiet augstas precizitātes{0}}montāžas rīkus un pozicionēšanas armatūru
Stiprināt operatoru apmācību un izveidot standarta darbības procedūras
4. Post-montāžas blīvējuma kļūme
Problēmas apraksts:Samontētajās plastmasas daļās rodas gaisa noplūde, šķidruma noplūde un citas blīvēšanas problēmas.
Pamatcēloņu analīze:
Blīvējuma virsmas raupjums pārsniedz specifikācijas
Nepareizs montāžas griezes moments, kas izraisa nepietiekamu vai pārmērīgu blīvgredzena deformāciju
Blīvgredzena materiāla un plastmasas nesaderība
Temperatūras svārstības, kas izraisa termisko izplešanos/saraušanos, kas ietekmē blīvējumu
Risinājumi:
Uzlabojiet blīvējuma virsmas apstrādes precizitāti un kontrolējiet virsmas raupjumu
Nosakiet precīzus montāžas griezes momenta standartus un ieviesiet stingru atbilstību
Izvēlieties blīvgredzenu materiālus ar labu saderību ar plastmasas materiāliem
Apsveriet temperatūras izmaiņu ietekmi projektēšanā un nodrošiniet atbilstošas deformācijas pielaides
