Runner sistēma, plūstošo daļa plastmasas injekcijas
Pēc tam, kad materiāls injicēt sprausla, skrējējs sistēmas būs nodot izkusušo materiālu no sprue līdz vārtiem. pamata runner sistēma sastāv no sprue, galvenā runner, sub runner, aukstā lode, un vārtiem. jo dizains runner sistēmas ir liela ietekme uz formēšanas kvalitāti, formēšanas efektivitāti, cikla laiku, dzesēšanas laiks un citi faktori, tas ir svarīgi, galvenais, kad dizains pelējuma.

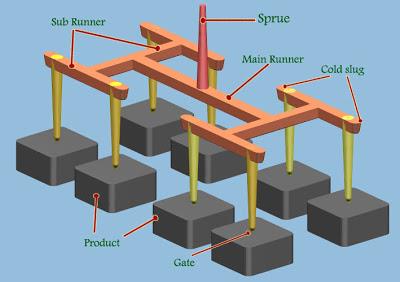

Runner sistēma Būvniecība
vertikāls lietnis
sprue sazināsies pirmo reizi ar izkausēt plastmasas, injekcijas procesā, sprue vienmēr sazinieties ar sprauslu no injekcijas mašīna, tāpēc jāņem vērā, Dizains sprue apsvērt bumbu rādiusu sprauslu, pārliecinieties, ka tā nav padarīt zemākas par sprue.The izmēriem no sprue galvenokārt ir atkarīga no izmēriem no teorētiskās daļas jo īpaši sienas biezumu, pārāk maz sprue liks sprue auksti ātrāk un padarīt nepietiekams plūsmu.
Galvenais runner
Pirmo reizi, kad dizains skrējējs sistēmu, noteiktu skaitu, dobumu, formas un vārtu veidiem, tad sakārtot dobuma izkārtojumu, pēc vairāku dobumā pelējuma līdzsvarošanu skrējējs ir svarīgi, balansēšana nodrošina praktiski vienādu plūsmu plastmasas siles katru vārtu.
Lai sasniegtu līdzsvarojot skrējējs izkārtojums ir jābūt, lai gan,
sub runner
šī daļa būs turpinās plūsmu no galvenās skrējējs līdz vārtiem, dimensija sub runner un cik daudz sub skrējējs sistēma būs, ir ļoti atkarīgs no tā, cik daudz dobumā pelējuma, un kā izkārtojumu, kāds izkārtojums izmantošana siļķes kaulu, H veida vai zvaigzne veidu. pie Attēlā lietošana H tips runner izkārtojumu.
aukstā Slug
kad skrējējs izkārtojums saliekti, var būt nepieciešams pīšļi lode turpināt plastmasas plūsmu labāku kvalitāti, lai cavities.The aukstā lode labi palīdz materiāla plūsmu caur runner sistēmu, pārtraucot vēsāks, augstāka viskozitāte materiāls pārvietojas priekšgalā izkausētā masveida ienākšanu uz cavity.The garums akas parasti ir vienāds vai lielāks par 1,5-2 laiku nekā daudzziedu diametru.
vārti
Pamata mērķis vārtiem ir ierobežot plūsmu izkausēto plastmasas, bet tai ir jāļauj, ka izkusis plastmasas plūsmu un aizpildīt tukšumu viegli.
ņemot vienmērīgo materiāla, vārtu jāveic netālu no centra smaguma liešanai vai līnijas, lai padarītu plūsmas vienotu un izkausētu materiālu pat tad veikt vārtiem bieza, bet tomēr, ņemot vērā izkausēto plastmasas materiālu, becouse tievu daļa būs atdzisis viegli un ātrāk .
vārti veids ir ļoti dažādi ir atkarīgi daļu formas, pelējuma izkārtojumu, pelējuma sistēma, utt, šeit kādu skaidrojumu par dizainu tie vārti tips:
1. Tiešā vārti
2. Side, mala vārti
3. Tab vārti
4. filma vārti
5. ventilators gate
6. Disc vārti
