Izpratne par termiskās apstrādes procesiem un to ietekme uz iesmidzināšanas veidņu veidnes izmaksām
Siltuma apstrāde ir viens no kritiskākajiem faktoriem, kas nosaka iesmidzināšanas veidņu veidnes izmaksas mūsdienu ražošanas darbībās. Atbilstošo tērauda materiālu izvēle un to sekojošā termiskā apstrāde tieši ietekmē gan sākotnējo ieguldījumu, gan ilgo {- termiņa darbības izdevumus par iesmidzināšanas veidošanas instrumentu. Kad ražotāji novērtē rūpnīcas iesmidzināšanas veidnes veidnes izmaksas, viņiem rūpīgi jāapsver, kā dažādi termiskās apstrādes procesi ietekmē to investīciju izturību, veiktspēju un kopējo vērtību piedāvājumus.
Siltuma attīrīšanas ekonomiskā ietekme
Kamēr termiskā apstrāde palielina sākotnējās iesmidzināšanas veidnes veidnes izmaksas, pareiza apstrāde ievērojami pagarina instrumenta kalpošanas laiku un uzlabo veiktspēju. Ražotāji, kuri par prioritāti piešķir optimālai termiskās apstrādes apstrādei, bieži realizē par 30-50% ilgāku kalpošanas laiku no savām veidnēm, galu galā samazinot kopējās īpašumtiesību izmaksas, neskatoties uz lielākiem sākotnējiem ieguldījumiem.
Pelējuma tērauda termiskās apstrādes pamats
Siltuma apstrāde principiāli pārveido pelējuma tēraudu iekšējo struktūru un mehāniskās īpašības, nemainot to ķīmisko sastāvu. Šis process ietver trīs būtiskus posmus: sildīšanu, turēšanu temperatūrā un kontrolētu dzesēšanu. Spēja sasniegt vēlamo cietību, izturību un nodiluma izturību, izmantojot pareizu termiskās apstrādes, būtiski ietekmē iesmidzināšanas veidņu veidnes izmaksu aprēķinus. Kad tiek sagatavoti piegādātāju iesmidzināšanas veidņu veidņu izmaksu aprēķini, nepieciešamo termiskās apstrādes sarežģītība un precizitāte bieži veido ievērojamu daļu no kopējiem izdevumiem.
Dzelzs - oglekļa fāzes diagramma nodrošina teorētisko pamatu tērauda transformācijas izpratnei termiskās apstrādes laikā. Kritiski transformācijas punkti, ieskaitot A1, A3 un ACM līnijas, norāda temperatūru, kurā strukturālās izmaiņas notiek īpaši lēnas sildīšanas un dzesēšanas laikā. Faktiskajā ražošanas vidē, kas ietekmē iesmidzināšanas veidnes veidnes izmaksas, šie teorētiskie kritiskie punkti mainās praktiskās apkures un dzesēšanas ātruma dēļ. Dzesēšanas laikā faktiskie kritiskie punkti tiek apzīmēti kā AR1, AR3 un ARCM, savukārt apkure rada AC1, AC3 un ACCM kritisko temperatūru. Izpratne par šo transformācijas dinamiku ir būtiska, lai optimizētu augstas kvalitātes iesmidzināšanas veidnes veidnes izmaksas, izmantojot atbilstošu termiskās apstrādes izvēli.
Galvenie termiskās apstrādes posmi
Apkure
Kontrolēts temperatūras paaugstināšanās līdz īpašiem transformācijas punktiem
Turēšana
Temperatūras uzturēšana, lai nodrošinātu vienmērīgu transformāciju
Dzesēšana
Kontrolēta ātrums, lai sasniegtu vēlamās materiāla īpašības
"Katrs posms tieši ietekmē galīgās īpašības un sekojošās iesmidzināšanas veidnes veidnes izmaksas, kurām nepieciešama precīza kontrole un uzraudzība."
Dzelzs - oglekļa fāzes diagrammas pamati
Vienkāršots attēlojums, kas parāda kritiskos transformācijas punktus, kas ietekmē termiskās apstrādes procesus un iesmidzināšanas veidnes veidnes izmaksas
Parastās termiskās apstrādes metodes un izmaksu ietekme
Atlaidināšanas procesi
Atskrūve kalpo kā sagatavošanās procedūra, kas ievērojami ietekmē vairumtirdzniecības iesmidzināšanas veidņu veidnes izmaksas, uzlabojot mehāniskumu un samazinot iekšējos spriegumus. Process ietver tērauda sildīšanu līdz atbilstošai temperatūrai, saglabājot šo temperatūru uz noteiktu ilgumu, pēc tam lēnām atdzesējot, lai sasniegtu vēlamās īpašības. Pilnīga atkvēlināšana, kas pazīstama arī kā pārkristalizācijas atkvēlināšana, ārstē hipoeutectoid tēraudus, sildot tos virs AC3 punkta par 30-50 grādiem. Šī apstrāde uzlabo graudu struktūru, samazina cietību, uzlabo griešanas veiktspēju un novērš iekšējos spriegumus, kas citādi varētu palielināt precīzas iesmidzināšanas veidņu izmaksas, izmantojot apstrādes grūtības vai priekšlaicīgu instrumentu nodilumu.
Atkalošanas sferoidēšana īpaši pievēršas hipereutektoīdu tēraudu vajadzībām, pārveidojot karbīdus sfēriskās formās, kas uzlabo apstrādājamību. Sildot tēraudu līdz 30-50 grādiem virs AC1 punkta un kontrolējot dzesēšanas procesu, ražotāji var ievērojami samazināt iesmidzināšanas veidņu veidņu izmaksu citātu daudzumu, kas saistīts ar apstrādes darbībām. Izotermiska sferoidēšana atkvēlināšana vēl vairāk optimizē šo procesu, ātri atdzesējot līdz temperatūrai, kas ir nedaudz zemāka par AR1, izotermiskai transformācijai, samazinot ārstēšanas laiku, vienlaikus saglabājot kvalitātes standartus, kas ir nepieciešami konkurētspējīgas iesmidzināšanas veidņu veidnes izmaksām.
"Pareiza sferoidēšana atkvēlināšana var samazināt apstrādes izmaksas līdz 40% augstā - oglekļa instrumenta tēraudos, ko parasti izmanto iesmidzināšanas veidnēm, vienlaikus uzlabojot instrumenta kalpošanas laiku par 25-30% turpmāko griešanas operāciju laikā"
- Zhang et al., 2023, springer.com

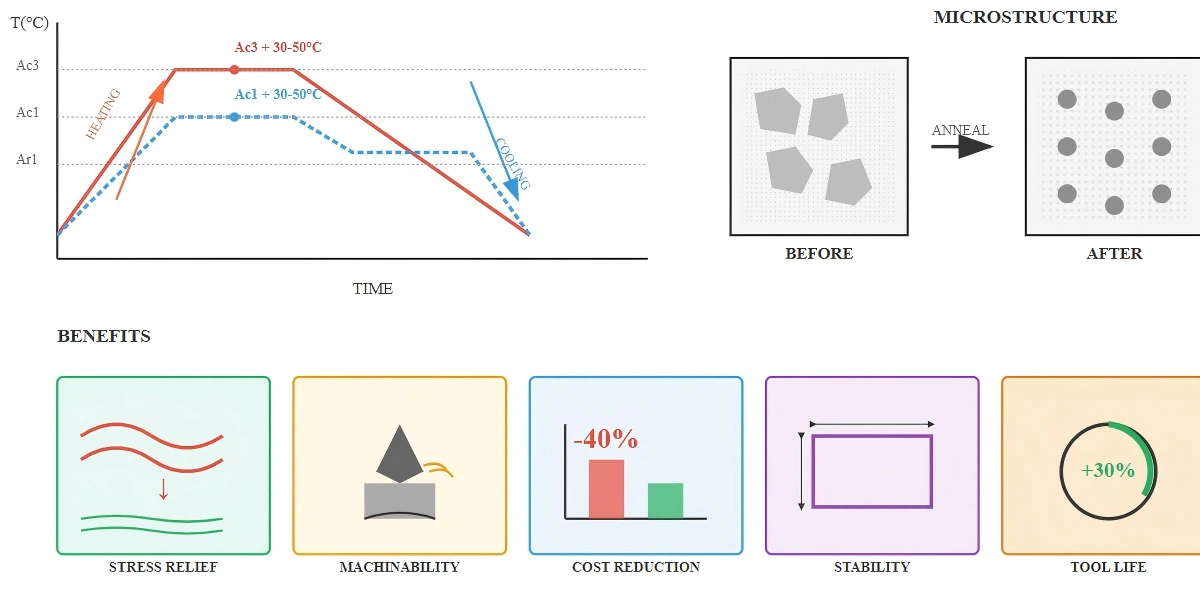

Atkvēlināšanas priekšrocības iesmidzināšanas veidnēm
Samazināts iekšējais spriegums, kas novērš pelējuma kropļojumus
Uzlabotas apstrādes iespējas samazinot ražošanas izmaksas
Vienota mikrostruktūra nodrošina konsekventu veiktspēju
Samazināta cietība, atvieglojot sarežģītu apstrādi
Uzlabota izmēru stabilitāte turpmākās apstrādes laikā
Izotermiskā atkvēlināšana piedāvā īpašas priekšrocības lielapjoma iesmidzināšanas veidņu veidņu izmaksu pārvaldīšanai augstās - oglekļa un augstās - sakausējuma tēraudos. Sildot līdz AC3 (hipoeutektoīdu tēraudiem) vai AC1 (eutektoīdiem un hipereutektoīdiem tēraudiem), pēc tam strauji dzesējot līdz temperatūrai, kas zemāka par AR1, izotermiskas transformācijas gadījumā ražotāji visā sagatavē iegūst vienveidīgas mikrostruktūras ar konsekventām īpašībām. Šī vienveidība tieši pārvēršas paredzamākos OEM iesmidzināšanas veidņu veidņu izmaksu aprēķinos un uzlabo garu - termiņa veiktspēju.
Ārstēšanas normalizēšana
Normalizēšana ietver tērauda sildīšanu līdz 30-50 grādiem virs AC3 (hipoeutektoīdu tēraudiem) vai ACM (eitektoīdiem un hipereutektoīdiem tēraudiem), kam seko gaisa dzesēšana. Šī ārstēšana rada smalkākas pērļu struktūras, salīdzinot ar atkvēlināšanu, kā rezultātā tiek iegūts augstāks izturības un cietības līmenis, kas var samazināt ilgstošu iesmidzināšanas veidnes veidnes izmaksas, palielinot nodiluma izturību. Zema un vidēja oglekļa tēraudu normalizēšana bieži aizvieto pilnīgu atkvēlināšanu, piedāvājot laika ietaupījumus, kas pārvēršas zemākām pielāgotajām iesmidzināšanas veidņu veidnes izmaksām, nezaudējot veiktspēju.
Priekšrocību normalizēšana
Ātrāka apstrāde nekā atkvēlināšana
Mazāks enerģijas patēriņš
Augstāka izturība un cietība
Uzlabota dažu sakausējumu apstrāde
Normalizējot apsvērumus
Potenciāli augstāka cietības palielināšana apstrādes grūtības
Var izraisīt lielākas dimensijas izmaiņas
Mazāk efektīva augsta - sakausējuma tēraudiem
Nepieciešami atbilstoši dzesēšanas apstākļi
Izvēle starp normalizēšanu un atkvēlināšanu ievērojami ietekmē ražotāju iesmidzināšanas veidņu izmaksas. Lai arī normalizēšanai ir nepieciešams mazāk laika un enerģijas, potenciāli samazinot sākotnējās izmaksas, izrietošā augstāka cietība var palielināt turpmākos apstrādes izdevumus. Visas ražošanas procesa ķēdes rūpīga analīze ir būtiska, novērtējot iesmidzināšanas veidņu veidnes izmaksas, lai nodrošinātu optimālu vispārējo vērtību.
Rūdīšanas un rūdīšanas operācijas
Mediju remdēšanas salīdzinājums
Laistīt
Ātra dzesēšana, lielāks cietības potenciāls, palielināts kropļojumu risks
Eļļas
Mērens dzesēšanas ātrums, samazināts kropļojums, laba cietības attīstība
Polimēru risinājumi
Kontrolējami dzesēšanas ātrumi, līdzsvarota cietība un kropļojumi
Recenācija ir viskritiskākā termiskā apstrāde, lai sasniegtu augsto cietību, kas nepieciešama iesmidzināšanas veidnēs. Sildot tēraudu virs AC3 (hipoeutectoid) vai AC1 (hipereutektoīds) par 30-50 grādiem, pēc tam strauji atdzesējot atbilstošā vidē, austenīts pārveidojas par martensītu vai apakšējo bainītu. Redojošā vidēja izvēle dziļi ietekmē gan ārstēšanas panākumus, gan zemu cenu iesmidzināšanas veidņu veidņu izmaksu apsvērumus. Ūdens nodrošina ātru dzesēšanu, bet palielina izkropļojumu risku, savukārt eļļa piedāvā maigāku dzesēšanu ar samazinātu plaisāšanas potenciālu, bet visiem tēraudiem var nesasniegt maksimālu cietību.
Temperatūras izvēle rūdīšanas laikā tieši ietekmē pielāgoto iesmidzināšanas veidnes veidnes izmaksas, ietekmējot galīgos īpašības un kropļojumu līmeni. Pārmērīga temperatūra izraisa graudu rupjību, ražojot rupju adatu martensītu, kas palielina trauslumu un plaisājošo jutību. Šie defekti var katastrofāli palielināt iesmidzināšanas veidnes veidnes izmaksas, ja ir nepieciešams pārstrādāt vai nomaiņu. Optimāla rūdīšanas temperatūras izvēle līdzsvaro nepieciešamību pēc pilnīgas austenitizācijas pret pārkaršanas risku.
Rūdīšana pēc slāpēšanas ir būtiska, lai sasniegtu īpašuma līdzsvaru, kas nepieciešams ražošanas veidnēs. Zems - temperatūras rūdīšana zem 250 grādiem saglabā lielu cietību, vienlaikus samazinot iekšējos spriegumus, kritiski izturoties pret instrumentiem un valkājot - izturīgas veidnes sastāvdaļas. Šī ārstēšana parasti sasniedz 56 - 64 HRC cietību, optimāli daudziem pelējuma lietojumiem, kas ietekmē iesmidzināšanas veidņu veidņu izmaksu aprēķinus. Vidējs - temperatūras rūdīšana pie 350-500 grādiem rada rūdītu troostītu ar pastiprinātu elastību, savukārt augstas temperatūras rūdīšana pie 500-650 grādiem rada rūdītu sorbitu, kas piedāvā augstāku izturību apvienojumā ar atbilstošu stiprību.
Temperatūras ietekme uz cietību
Virsmas apstrādes tehnoloģijas
Virsmas sacietēšanas metodes
Virsmas sacietēšana sasniedz "cietās virsmas, grūtā serdes" kombināciju, kas ir būtiska daudziem veidņu komponentiem, tieši ietekmējot rūpnīcas iesmidzināšanas veidnes veidnes izmaksu efektivitāti. Liesmas sacietēšana piedāvā aprīkojuma vienkāršību un pielietojuma elastību, lai gan temperatūras kontroles problēmas var ietekmēt kvalitātes konsistenci un sekojošās iesmidzināšanas veidnes veidnes izmaksas. Indukcijas sacietēšana nodrošina izcilu kontroli, izmantojot elektromagnētisko sildīšanu, ļaujot precīzi sacietējušās slāņa dziļuma pārvaldībai būtiska, lai precīzi iesmidzinātu veidņu veidņu izmaksu optimizāciju.
Liesmas sacietēšana
Indukcijas sacietēšana
Augsta - frekvences indukcijas sacietēšana ir kļuvusi arvien izplatītāka pelējuma ražošanā, pateicoties tās vadāmības un automatizācijas potenciālam. Saistība starp frekvenci un rūdītu slāņa dziļumu ļauj inženieriem pielāgot ārstēšanu atbilstoši īpašām komponentu prasībām, optimizējot augstas kvalitātes iesmidzināšanas veidnes veidnes izmaksas, izmantojot mērķtiecīgu īpašuma uzlabošanu. Post - Rūdīšanas sacietēšana pie 180–250 grādiem samazina slāpēšanas spriegumus, saglabājot virsmas cietību un nodiluma izturību, kas ir būtiska pagarināta pelējuma kalpošanas laikam.
Ķīmiskā termiskās apstrādes pielietojums
Ķīmiskā termiskā apstrāde maina gan virszemes ķīmiju, gan mikrostruktūru, piedāvājot unikālas īpašumu kombinācijas, kas ietekmē vairumtirdzniecības iesmidzināšanas veidņu veidnes izmaksas. Karburizēšana palielina virszemes oglekļa saturu, sildot zemu - oglekļa tēraudus līdz 900 - 950 grādu oglekļa - bagāta atmosfēra. Šis process rada nodilumizturīgas virsmas, vienlaikus uzturot grūtus kodolus, kas ir ideāli piemēroti komponentiem, kas piedzīvo gan nodiluma, gan trieciena slodzes. Karburizēto slāņu dziļums un vienveidība tieši ietekmē konkurences iesmidzināšanas veidnes veidnes izmaksas, nosakot komponentu ilgmūžību un rezerves intervālus.
Nitrings
Nitreding pie 500 - 600 grādiem slāpekli ievada tērauda virsmās, izveidojot ārkārtīgi cietus nitrīda slāņus bez izkropļojumiem, kas saistīti ar augstu - temperatūras apstrādi. Šis raksturlielums padara nitringu īpaši vērtīgu, lai saglabātu izmēru precizitāti precizitātes veidnēs, samazinot iesmidzināšanas veidņu veidņu izmaksu citātu sarežģītību, samazinot pēcapstrādes apstrādes prasības. Process parasti seko slāpēšanai un rūdīšanai, kalpojot par galīgo ārstēšanas soli, lai maksimizētu izmēru stabilitāti.
Metāla difūzijas procedūras
Metāla difūzijas procedūras ievieš hromu, alumīniju vai citus elementus, lai sasniegtu specializētas virsmas īpašības, ja nav cietu augstu - sakausējumu tēraudu rēķina. Kaut arī nepieciešama augstāka temperatūra un ilgāks apstrādes laiks nekā karburizēšana vai nitridēšana, šie procesi var ievērojami samazināt lielapjoma iesmidzināšanas veidņu izmaksas, ļaujot ražotājiem izmantot lētākus bāzes materiālus, vienlaikus sasniedzot augstākās virsmas īpašības.
Uzlabotas termiskās apstrādes tehnoloģijas
Kontrolēta atmosfēras apstrāde
Kontrolēta atmosfēras termiskā apstrāde novērš oksidāciju un dekarburizāciju sildīšanas laikā, kritiski, lai saglabātu virsmas kvalitāti un izmēru precizitāti.
Šī tehnoloģija samazina - ārstēšanas apstrādes prasības, tieši samazinot OEM iesmidzināšanas veidnes veidnes izmaksas, izmantojot likvidētas vai samazinātas apdares operācijas. Spēja kontrolēt virszemes oglekļa saturu apstrādes laikā ļauj precīzi pielāgot īpašību, kas ir būtiska, lai optimizētu izturīgu iesmidzināšanas veidnes veidnes izmaksas, izmantojot pagarinātu kalpošanas laiku.
Vakuuma termiskā apstrāde
Vakuuma apstrāde pilnībā novērš atmosfēras mijiedarbību, ražojot tīras, spilgtas virsmas bez oksidācijas vai dekarburizācijas.
Lēnāks sildīšanas ātrums un samazināti temperatūras gradienti samazina izkropļojumus, kritiski sarežģītām pelējuma ģeometrijām, kur izmēru stabilitāte ietekmē pielāgotu iesmidzināšanas veidnes veidnes izmaksas. Vakuuma apstrādes augstākā īpašuma vienveidība un minimālie kropļojumi arvien vairāk izmaksā -, kas ir spēkā augstas - precizitātes lietojumprogrammas, neskatoties uz augstākām sākotnējām iekārtām.
Deformācijas termiskās apstrādes
Apvienojot plastisko deformāciju ar termiskās apstrādes reizinājumiem, kas stiprina mehānismus, īpašumu kombināciju sasniegšana nav sasniedzama, veicot parasto apstrādi.
Zems - Temperatūras deformācijas termiskās apstrādes gadījumā ir saistīta ar austenitizāciju, ātru dzesēšanu līdz temperatūrai starp AR1 un MS, plastisko deformāciju, pēc tam tūlītēju rūdīšanu un rūdīšanu. Šis process var samazināt ražotāju iesmidzināšanas veidņu izmaksas, ļaujot izmantot zemākus - sakausējuma tēraudus, sasniedzot premium īpašības.
Augsta - temperatūras deformācijas termiskās apstrādes
Augsta - Temperatūras deformācijas termiskās apstrādes, ieskaitot kalšanas slāpēšanu un rullēšanu, integrē formēšanas un termiskās apstrādes darbības. Šī konsolidācija samazina apstrādes posmus un enerģijas patēriņu, potenciāli pazeminot zemu cenu iesmidzināšanas veidnes veidnes izmaksas, vienlaikus uzlabojot mehāniskās īpašības, izmantojot izsmalcinātas mikrostruktūras un pastiprināta izturība.
Šiem uzlabotajiem procesiem ir nepieciešama sarežģīta iekārta un procesa kontrole, kas atspoguļo lielāku sākotnējo ieguldījumu, bet bieži vien nodrošina izcilu atdevi, samazinot iesmidzināšanas veidnes veidnes izmaksas salīdzinājumā ar ražošanas dzīves ciklu. Datoru modelēšanas un simulācijas integrācija ir vēl vairāk uzlabojusi šo uzlaboto termiskās apstrādes tehnoloģiju efektivitāti un uzticamību, padarot tās arvien pieejamākas, lai optimizētu iesmidzināšanas veidnes veidnes izmaksas dažādās ražošanas skalās.
Ekonomiskās optimizācijas stratēģijas
Izpratne par siltuma apstrādes ietekmi uz iesmidzināšanas veidņu veidnes izmaksām ļauj stratēģisku optimizāciju visā ražošanas procesā. Materiālu izvēlei jāsabalansē sākotnējās izmaksas pret apstrādes prasībām un galīgajām īpašībām. Kaut arī premium tēraudi var palielināt sākotnējo ieguldījumu, to augstākās īpašības bieži samazina kopējās beztaras iesmidzināšanas veidņu izmaksas, izmantojot pagarinātu kalpošanas laiku un samazinātas apkopes prasības.
Procesa konsolidācija
Izkropļojuma kontrole
Siltumizstrādes ieguldījumi salīdzinājumā ar garu - Termiņa iesmidzināšanas veidnes veidnes izmaksas
Salīdzinājums, kas parāda, kā sākotnējie termiskās apstrādes ieguldījumi korelē ar kopējām pelējuma izmaksām salīdzinājumā ar ražošanas dzīves ciklu
Kvalitātes nodrošināšana un izmaksu pārvaldība
Robustas kvalitātes kontroles ieviešana visos termiskās apstrādes procesos nodrošina konsekventas īpašības, kas ir būtiskas paredzamām zemas cenu iesmidzināšanas veidņu veidņu izmaksām. Temperatūras uzraudzība, atmosfēras kontrole un dzesēšanas ātruma pārbaude novērš īpašuma izmaiņas, kas varētu prasīt priekšlaicīgu pelējuma nomaiņu. Ārstēšanas parametru dokumentācija ļauj optimizēt procesu un problēmu novēršanu, atbalstot nepārtrauktu uzlabošanos iesmidzināšanas veidņu veidņu izmaksu pricelistu konkurētspējā.
Siltuma apstrādes aprīkojuma profilaktiskā apkope tieši ietekmē pielāgotu iesmidzināšanas veidnes veidnes izmaksu uzticamību. Regulāra temperatūras kontrolieru, atmosfēras analizatoru un dzesēšanas sistēmu kalibrēšana novērš novirzi, kas varētu apdraudēt ārstēšanas kvalitāti. Ieguldījumi mūsdienu vadības sistēmās ar datu reģistrēšanas iespējām atbalsta procesa optimizācijas centienus, kuru mērķis ir samazināt piegādātāju iesmidzināšanas veidnes veidnes izmaksas, vienlaikus saglabājot kvalitātes standartus.
Galvenie kvalitātes kontroles pasākumi
Nepārtraukta temperatūras uzraudzība
Vairāki termopāra izvietojums ar reālu - laika datu ierakstīšanu
Mikrostruktūras analīze
Periodiska testa kuponu metalogrāfiskā pārbaude
Cietības pārbaude
Stratēģiska paraugu ņemšana dažādās apstrādātajās sastāvdaļās
Dimensiju pārbaude
Precizitātes mērīšana pirms un pēc ārstēšanas
Kvalitātes problēmu izmaksu ietekme
Kvalitātes problēmas termiskās apstrādes laikā tieši ietekmē iesmidzināšanas veidnes veidnes izmaksas, palielinot pārstrādi, samazinātu kalpošanas laiku un iespējamus ražošanas traucējumus.
